Project R&M Forwarding
Projectoverzicht
Voor R&M Forwarding zijn busbarsystemen gerealiseerd voor twee verschillende toepassingen binnen de elektrotechnische infrastructuur: de elektrische voeding van de inpandige verpakkingslijn en de aansluiting van de zonnepaneleninstallatie op het elektriciteitsnet.
Voor de verpakkingsmachines is een 250 A busbarsysteem van 160 meter aangelegd, voorzien van 20 aftakkasten. Voor de zonnepaneleninstallatie met 7.000 panelen zijn daarnaast een 2500 A busbarlijn van 35 meter en een 1000 A busbarlijn van 30 meter gerealiseerd.
Het project omvat daarmee in totaal 225 meter busbar en 35 aftakkasten. De systemen ondersteunen zowel de energieverdeling naar de machines als de verbinding tussen de omvormers van de zonnepaneleninstallatie en het net.
De uitdaging
Binnen de verpakkingsomgeving moet de elektrische voeding op verschillende plaatsen beschikbaar zijn voor de machines. Dat vraagt om een overzichtelijke verdeling, waarbij de aansluitpunten aansluiten op de inrichting van de verpakkingslijn. De energievoorziening moet daarbij als geheel logisch zijn opgebouwd en tegelijkertijd afzonderlijke aftakkingen naar de machines mogelijk maken.

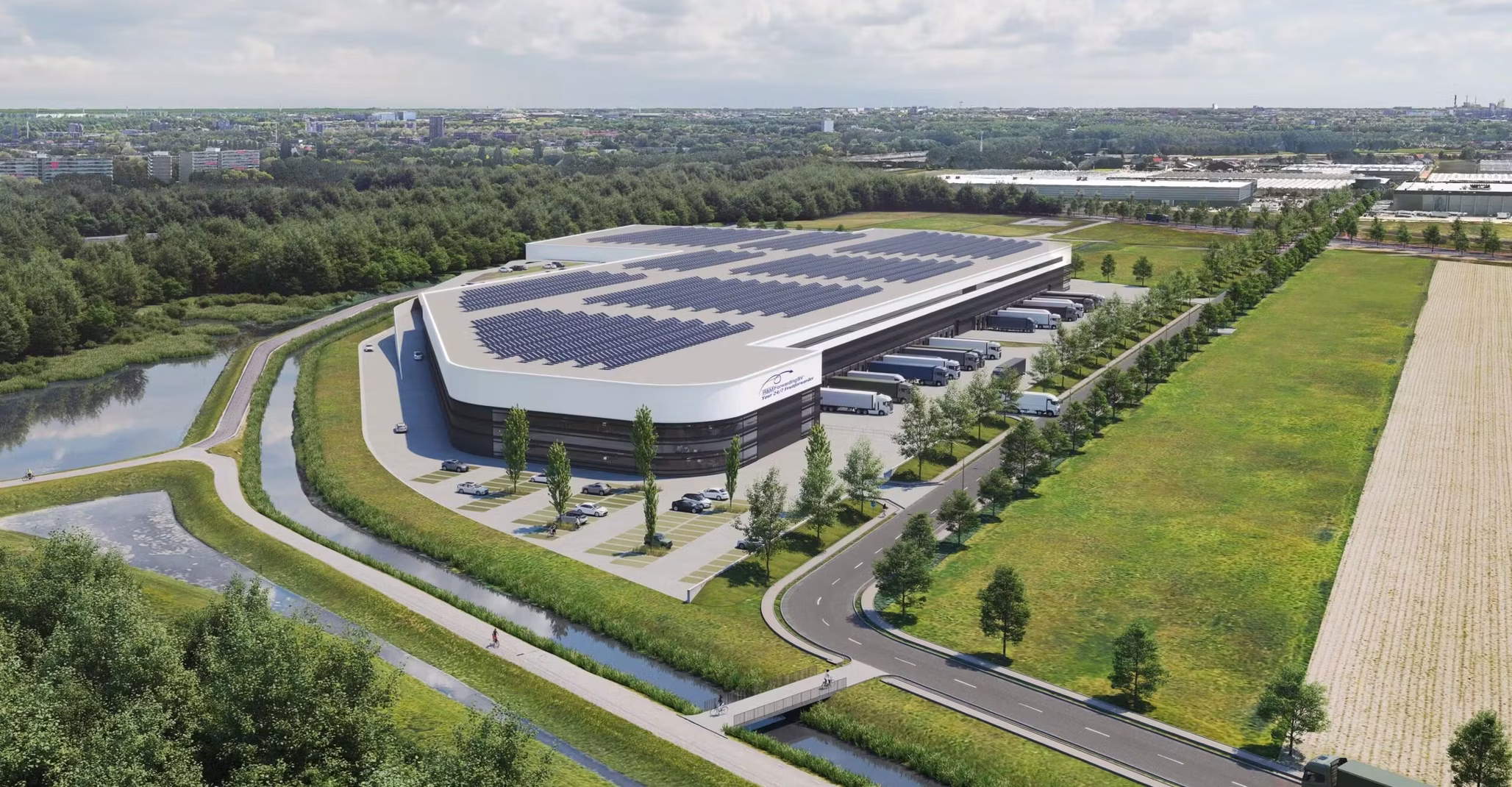

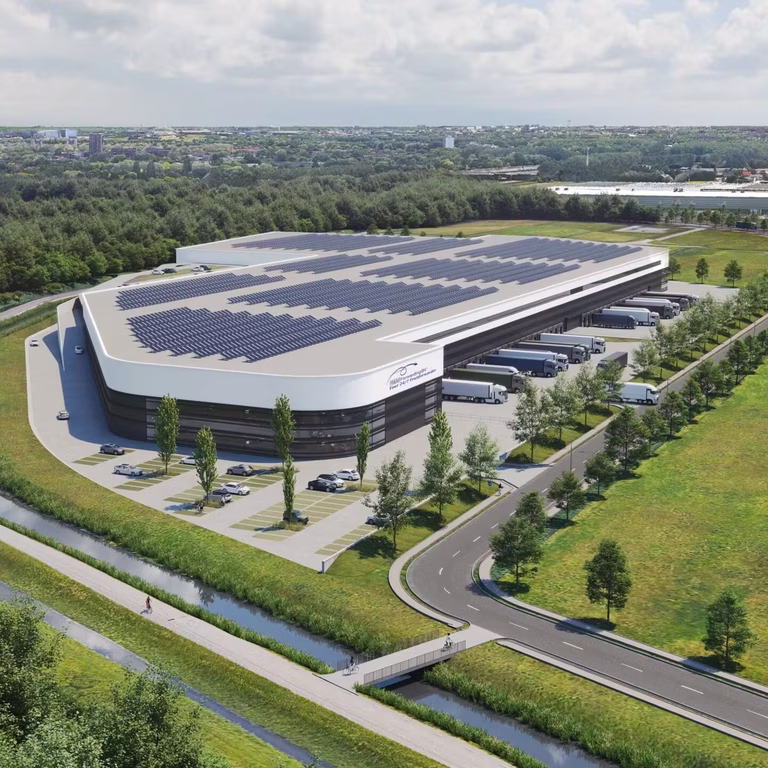

De zonnepaneleninstallatie bracht een andere uitdaging met zich mee. De opgewekte energie van 7.000 panelen wordt via omvormers geschikt gemaakt voor levering aan het elektriciteitsnet. Om die energie verder te transporteren, is een infrastructuur nodig die de aansluitingen van meerdere omvormers samenbrengt.
Bij R&M Forwarding zijn hiervoor twee busbarlijnen met verschillende nominale stroomsterktes toegepast. Naast de capaciteit van de hoofdlijnen speelde ook de verdeling via aftakkasten een rol, met aansluitingen voor de omvormers die op 160 A zijn afgezekerd.
De oplossing

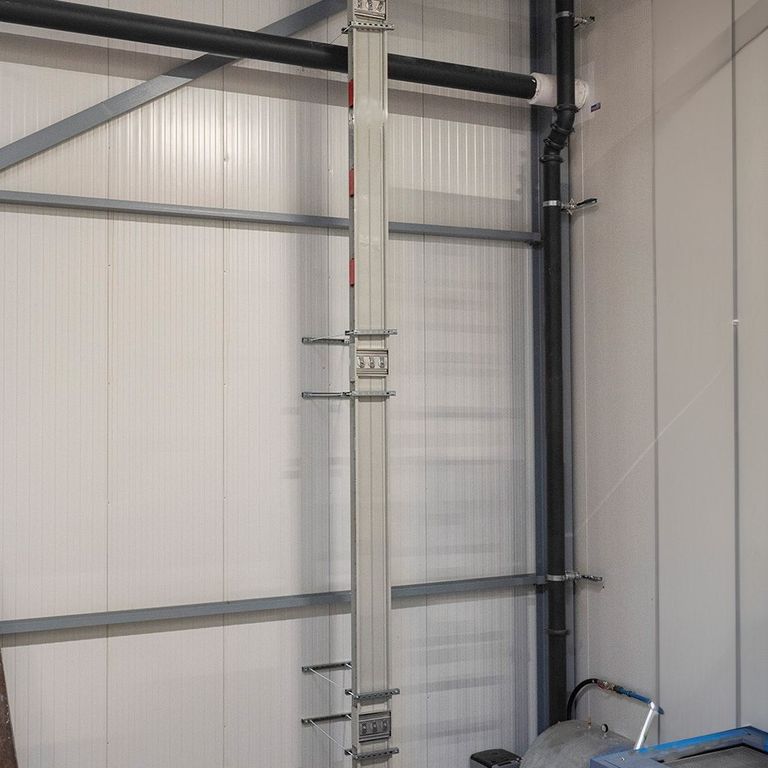

160 meter busbar voor de verpakkingslijn

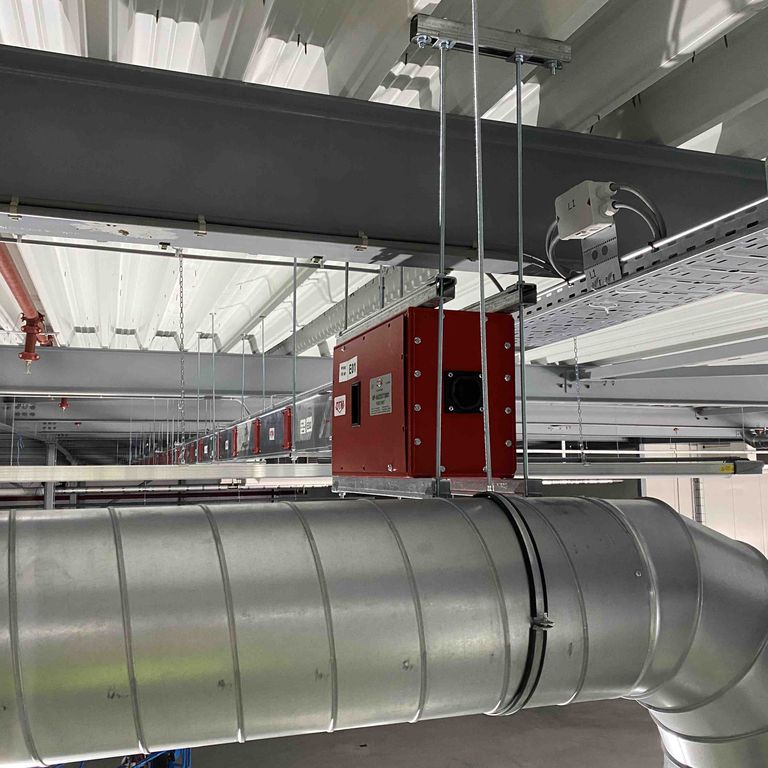

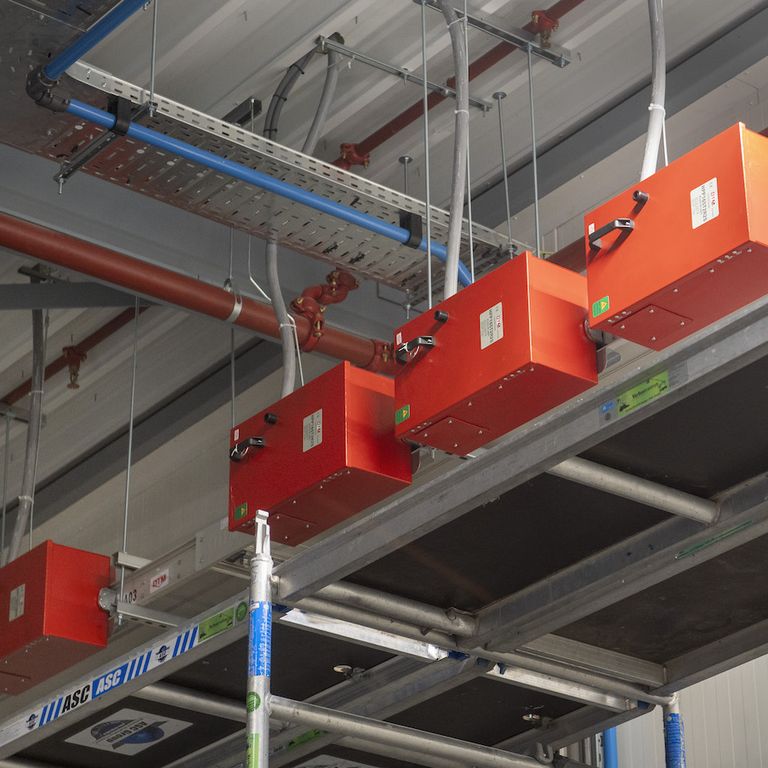

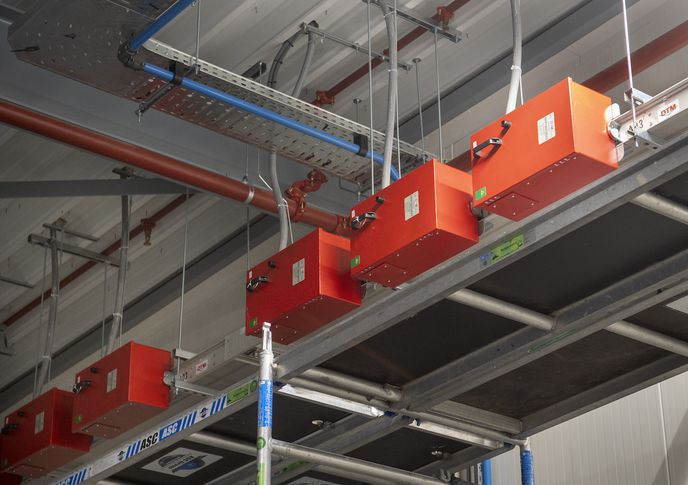

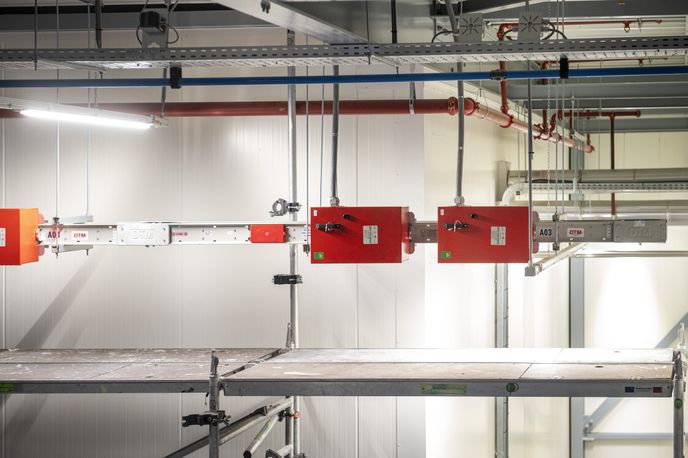

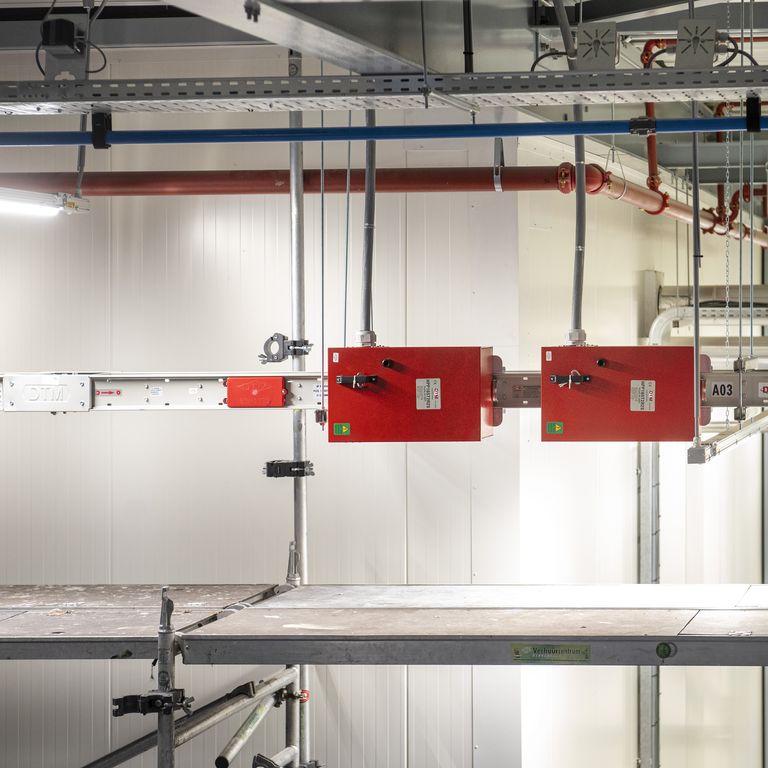

Voor de inpandige verpakkingslijn is 160 meter 250 A busbar gerealiseerd. Langs dit systeem zijn 20 aftakkasten aangebracht voor de elektrische voeding van de machines.
De busbar vormt de centrale route voor de energieverdeling langs de verpakkingslijn. Via de aftakkasten wordt de voeding naar de afzonderlijke machines afgetakt. Daarmee zijn de aansluitpunten ondergebracht in één samenhangend verdeelsysteem.
Deze opbouw biedt overzicht: de hoofdvoorziening volgt de verpakkingslijn en de machinevoedingen zijn via herkenbare aftakpunten aangesloten. Dat maakt de structuur van de energieverdeling inzichtelijk bij beheer en onderhoud.

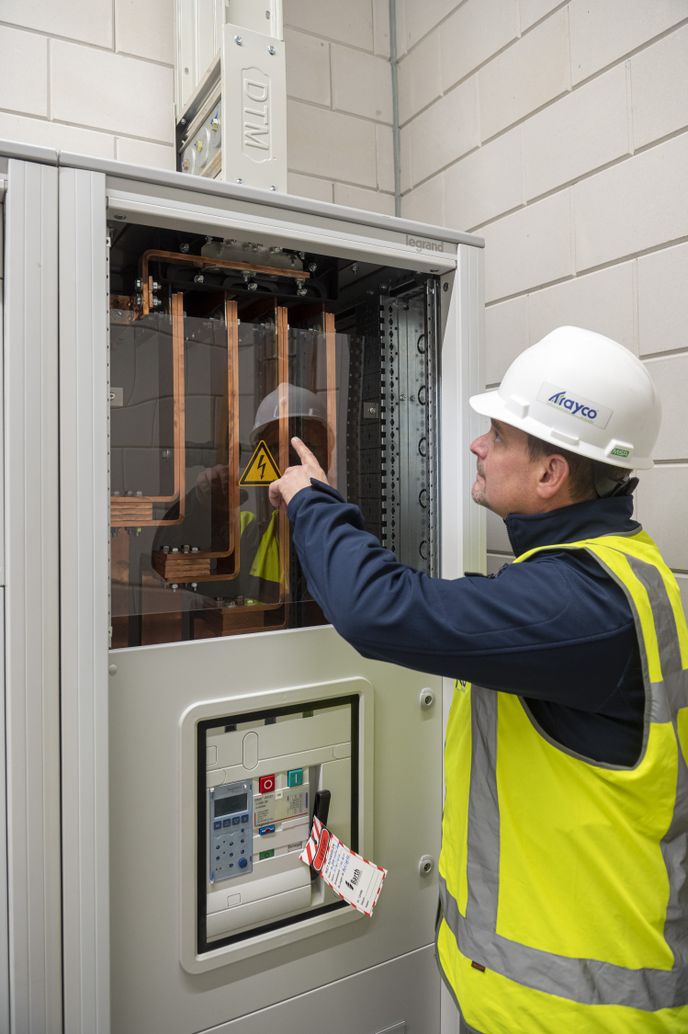

2500 A busbar voor de zonnepaneleninstallatie
Voor de aansluiting van een deel van de omvormers op het elektriciteitsnet is een 2500 A busbarlijn van 35 meter aangelegd. Deze lijn is voorzien van 10 aftakkasten voor 10 omvormers, waarbij iedere omvormer op 160 A is afgezekerd.
De aftakkasten brengen de afzonderlijke omvormeraansluitingen samen op de busbarlijn. Zo ontstaat een centrale route voor het verdere transport van de opgewekte energie naar het net.
Aanvullende 1000 A busbarlijn
Naast de 2500 A lijn is een tweede busbarlijn gerealiseerd van 30 meter met een nominale stroomsterkte van 1000 A. Deze is uitgevoerd met 5 aftakkasten voor de aansluiting van in totaal 10 omvormers, eveneens met een afzekering van 160 A per omvormer.
De twee lijnen vormen samen de busbarinfrastructuur voor de netaansluiting van de omvormers binnen dit project. De uitvoering met verschillende stroomsterktes en aantallen aftakkasten geeft iedere lijn een eigen plaats binnen de energieverdeling van de zonnepaneleninstallatie.
Resultaat
Met de gerealiseerde busbarsystemen beschikt R&M Forwarding over een overzichtelijke energieverdeling voor de verpakkingslijn en een infrastructuur voor het afvoeren van de opgewekte zonne-energie naar het elektriciteitsnet.
Inpandig zorgen 20 aftakkasten langs 160 meter busbar voor de voeding van de verpakkingsmachines. Voor de zonnepaneleninstallatie brengen 15 aftakkasten op twee busbarlijnen de aansluitingen van in totaal 20 omvormers samen.
Het project laat zien hoe busbarsystemen binnen één locatie verschillende functies kunnen vervullen. Bij de verpakkingslijn wordt energie verdeeld naar de machines; bij de zonnepaneleninstallatie wordt de energie van meerdere omvormers samengebracht voor transport naar het net. In beide toepassingen vormt de busbar een centrale, herkenbare route binnen de elektrische installatie.
